三种表示表面粗糙的表示方法及详解

时间: 2019-06-20 08:55 浏览次数：

表面粗糙度有多种表示方法，在此科锐达机床设备公司列举三种 *常见的面粗度表示法，以及其定义与公式。

Ra=中心线平均粗糙度

设于表面轮廓曲线上撷取长度L，以该长度内中心现为X轴，

撷取长度内所有斜线部分面积之和除以测定长度L所得之值。即为Ra。

公式：Ra=|f(x)|dx / l

Rmax[CNS]=Ry[JIS]= *-大粗糙度

设于表面轮廓曲线上撷取长度L，在该长度内曲线 *-高峰至 *-低谷之垂直距离，

即为 *-大粗糙值Rmax/Ry。（Rmax和Ry算法概念相同，但取样的峰谷不同。近年Ry近乎取代了Rmax）

公式：Rmax=Ry=Rp+Rv

Rz=十点平均粗糙度

设于表面轮廓曲线上撷取长度L，在该长度内曲线中心以第五高峰顶与第五低低谷测出高低距离，即Rz。

公式：Rz=|Y1+Y2+Y3+Y4+Y5|+|Y1+Y2+Y3+Y4+Y5| / 5

三者关系约为4Ra≒Ry≒Rz，单位皆为um。

面粗度陷井

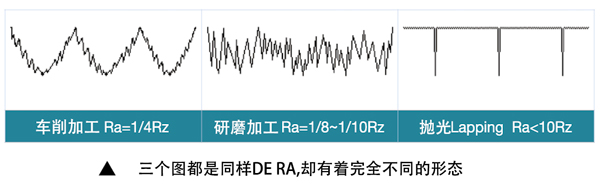

相同面粗度值，峰谷型态却不同

虽说，面粗度值是将表面状态量化的结果，让加工者有可参考的依据和标准，

但相同的数值，实际表面的型态可能还是有差别！

当在追求更精密更细致的表面时，需要认知到，

一样是0.01的距离，Ra0.02到0.01却是比0.05到0.04更加具挑战性。

（代表峰谷的距离要更加接近，且更加均匀。）

在选择工具以及设定研磨条件时的概念，可能就会有所差别，

就不只是砂轮「粒度」的差异而已。

若是我们能有此认知基础，才比较不会落入数字的迷思。

来自s-e-y-a
