M7140型平面磨床主要部件及功用

时间: 2019-12-17 14:34 浏览次数：

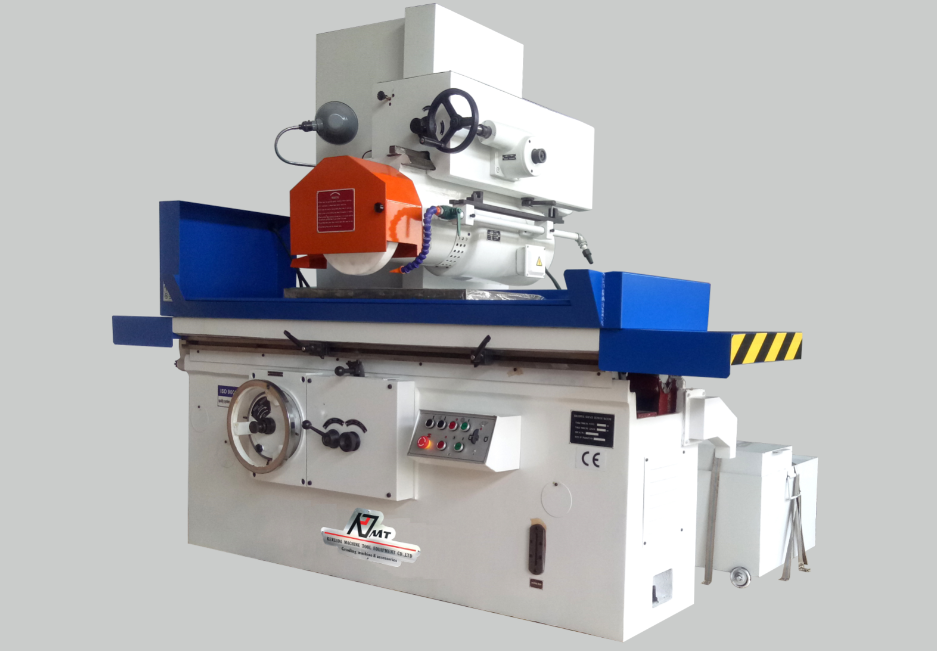

以科锐达M7140型平面磨床主要部件及功用为例进行介绍

1)床身床身的作用是支承磨床各部件。它的上面有水平导轨，作为工作台的移动导向。床身内部装有液压传动装置和纵、横向进给机构。

2) 工作台工作台在手动或液压传动系统的驱动下，可以沿水平导轨作纵向往复进给运动。工作台上装有电磁吸盘，用于装夹具有导磁性的工件，对没有导磁性工件，可以利用夹具装夹。工作台前侧有换向撞块，能自动控制工作台的往复行程。

3)砂轮架砂轮架的砂轮主轴与电动机主轴直接连接，得到高速旋转运动（即主运动）。

4)垂直进给机构转动垂直进给手轮，可实现磨头的垂直进给运动。

5)液压操纵部件操纵磨床上的液压手柄和旋钮，可实现工作台的纵向和磨头的横向液压进给运动，并具有调速作用。

6)立柱立柱用于支承滑座和砂轮架，其侧面有两条垂直导轨，转动升降手轮，可以使滑座连同砂轮架一起沿垂直导轨上下移动，以实现垂直进给运动。

7)滑座滑座下部有燕尾形导轨与砂轮架相连，其内部有液压缸，用以驱动砂轮架作横向间歇进给运动或连续移动，也可以转动横向进给手轮实现手动进给。
